衛星地面預處理系統
高速數據處理，支持雙通道同時工作
實時誤碼糾錯能力強，數據處理狀態實時監測
支持多種數據處理方式：幀同步、解擾、CRC、Viterbi、RS、LDPC等，并可靈活進行參數配置或者功能組合
設備具有處理模式、回放模式和自檢模式
產品簡介
預處理系統是為了適應分系統聯試需求而設計，是地面測試系統中的重要組成部分，能夠完成數據定幀、解擾、譯碼及校驗等數據預處理工作，以及支持分系統測試、分系統老練測試等.
● 高速數據處理，支持雙通道同時工作
● 實時誤碼糾錯能力強，數據處理狀態實時監測
● 支持多種數據處理方式：幀同步、解擾、CRC、Viterbi、RS、LDPC等，并可靈活進行參數配置或者功能組合
● 設備具有處理模式、回放模式和自檢模式
● 為用戶預留一片F(xiàn)PGA資源，可進行用戶邏輯二次開發
● PCIe接口支持DMA，傳輸速度高，服務器CPU負擔小，PCIe驅動穩定可靠
● 服務器通過raid卡可以實現超大容量和高速存儲
● 上位機軟件界面簡潔，可定制開發
產品框架

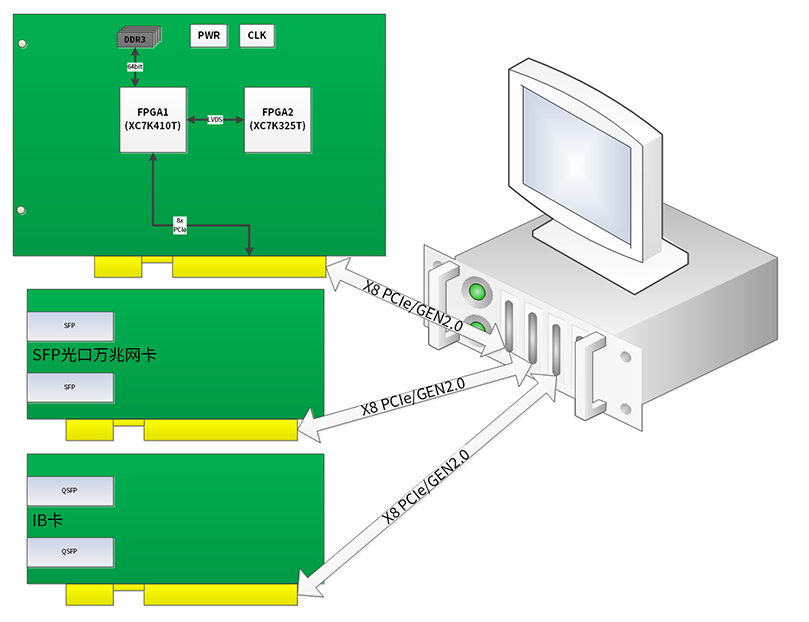

該產品由預處理PCIe卡+萬兆網卡/IB板卡+服務器+上位機軟件構成，平臺組成結構如下圖所示：
其中各組成部分介紹如下：

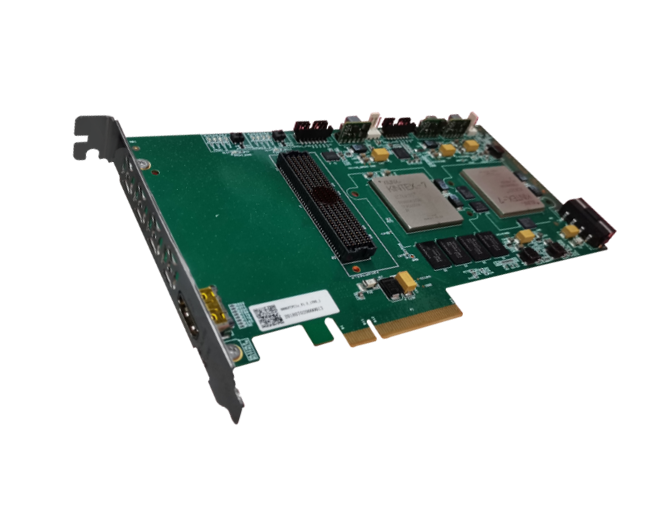

預處理PCIe卡：標準全高PCIe卡，板卡帶兩個FPGA，金手指支持x8 GEN2.0 PCIe接口；一塊FPGA進行數據預處理，一塊FPGA為用戶預留資源，提供接口進行用戶邏輯開發。
萬兆網卡： SFP雙口光口子卡；
IB板卡 ： QSFP雙口光口子卡；
服務器：塔式服務器或2U上架服務器均可，對存儲有較高要求時，可以采用raid卡和SAS盤擴展容量以及增加讀寫速度。

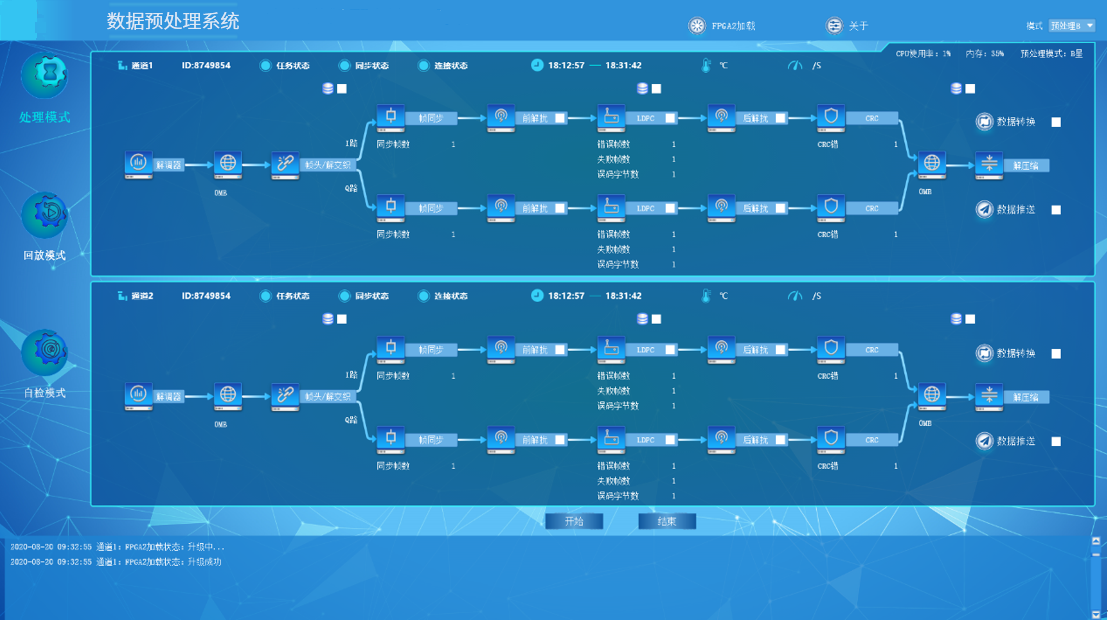

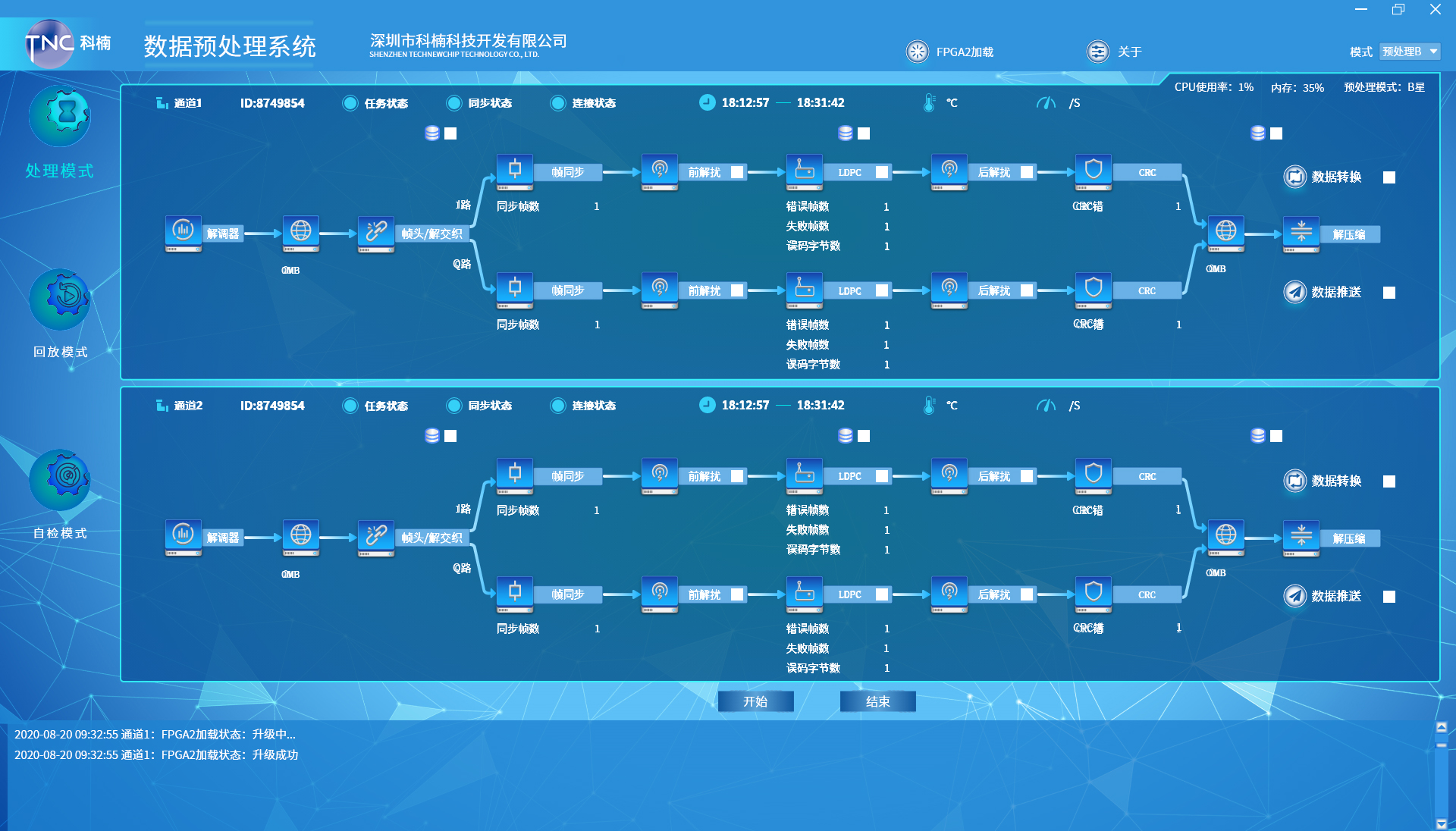

上位機軟件：根據實際需求對接收到的數據進行分析、下發數據給PCIe板卡處理，同時接收PCIe板卡處理后數據，進行數據分析、組包及向后級分發。軟件界面設計如下圖所示。

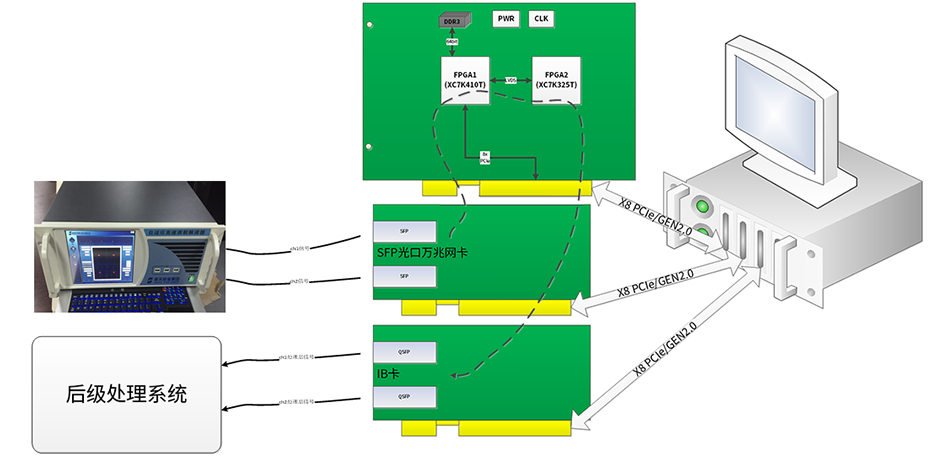

衛星數據預處理設備，該設備組成框圖如下圖所示，主要由萬兆網卡、IB板卡、PCIe插卡、服務器等組成，萬兆網卡接收前端解調器輸出的衛星數據，上位機將萬兆網卡接收到的衛星數據通過PCIe下發給預處理板卡的FPGA1，F(xiàn)PGA1進行幀同步、解擾、譯碼等處理后，送給FPGA2，F(xiàn)PGA2經過用戶處理之后再送回FPGA1，再通過PCIe接口送入服務器，可在服務器中進行進一步處理，然后存盤或組包通過IB板卡發送給后級處理設備進一步處理。如下圖所示。
產品參數
● 服務器擴展raid卡后，在8個磁盤組raid0情況下，長期穩定讀寫速度可支持1GB/s
● 同時完成兩個通道信號的幀同步功能，單通道實時處理數據碼速率高達1500Mbps
● 數據存儲容量大于10TByte，容量可根據磁盤型號擴展
● VITERBI譯碼：最高速率600Mbps
● R-S譯碼：最高速率1500Mbps
● LDPC譯碼：最高速率1500Mbps
● 解擾（滿足CCSDS標準，用戶可設置，支持PN7\PN8\ PN9\PN10\PN11\PN15\PN18\PN23等多種碼型，初始相位與抽頭可設）
