PCIe采集/存儲/發送平臺

高度模塊化、平臺化

FMC子卡的形式，靈活組合、搭配

PCIe板卡通用化，超大容量和高速存儲

支持二次開發

產品簡介

PCIe采集/存儲/發送平臺由PCIe插卡+FMC子卡+服務器+上位機軟件組成，用于各種接口的數據采集或發送，并可進行數據處理分析、數據存盤。

● 高度模塊化、平臺化

● 對外接口可通過更換FMC子卡的形式，任意組合、任意搭配

● PCIe板卡通用化，PCIe接口支持DMA，傳輸速度高，服務器CPU負擔小，PCIe驅動穩定可靠，接口對用戶開放

● 低成本，服務器可更換

● 服務器通過raid卡可以實現超大容量和高速存儲

● 支持二次開發

產品框架

該產品由PCIe卡+FMC子卡+服務器+上位機軟件構成，其中各組成部分介紹如下：

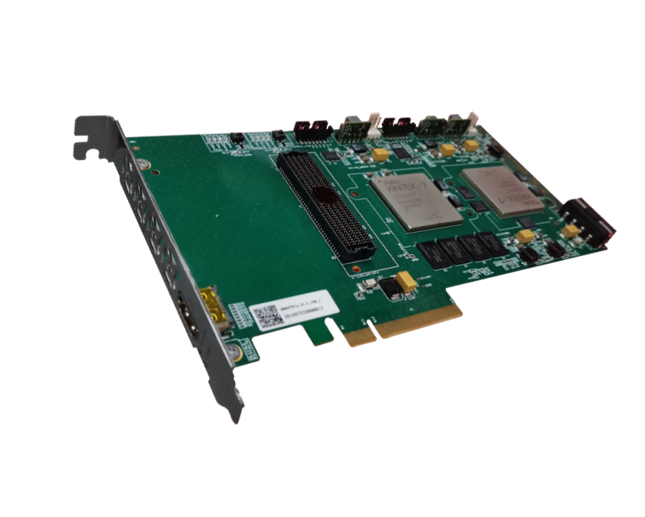

PCIe卡：標準全高PCIe卡，金手指支持x8 GEN2.0 PCIe接口，支持一個半寬FMC子卡；由單FPGA、雙FPGA、單端FMC、差分FMC等幾種組合；

FMC子卡：多種標準半寬FMC子卡，有ADC采集子卡、DAC發送子卡、CameraLink接口子卡、LVDS接口子卡、ECL接口子卡、QSFP光口子卡、SFP光口子卡等等；

服務器：塔式服務器或2U上架服務器均可，對存儲有較高要求時，可以采用raid卡和SAS盤擴展容量以及增加讀寫速度。

上位機軟件：根據具體應用需求開發，根據實際需求對PCIe采集的數據進行分析并顯示存盤，或者對要發送的數據進行組幀等處理。

產品參數

服務器擴展raid卡后，在8個磁盤組raid0情況下，長期穩定讀寫速度可支持1GB/s，容量可根據磁盤型號擴展；

PCIe接口傳輸速度和服務器性能有關，一般可以達到2~3GB/s；
