mSata采集/存儲/發送平臺(高配版)

4英寸觸摸屏、千兆網、USB3.0

4個標準單寬FMC子卡/2個標準雙寬FMC子卡

可配置各種接口或AD/DA等模擬子卡

機箱小巧便攜，可單機工作

產品簡介

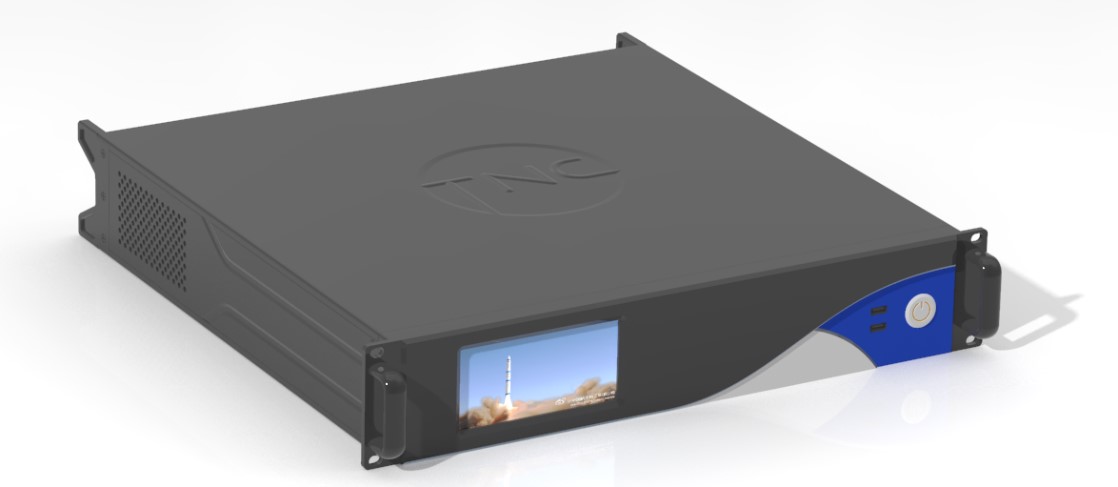

該產品是一種通用采集/存儲/發送設備，標準3U高19英寸機箱，自帶觸摸屏，可單機工作。設備由5個標準6U VPX板卡組成，兩個接口板可以支持四個FMC接口子卡，可以適應多種類型的接口，內部可最多支持32個mSata盤存儲，容量及速度都可擴展。

● 支持最多8TB存儲容量，隨機寫速度不小于12GB/s，讀速度不小于15GB/s；

● 機箱前側支持4英寸觸摸屏、千兆網、USB3.0

● 機箱后側支持4個標準單寬FMC子卡，或2個標準雙寬FMC子卡，可配置為各種接口或AD/DA等模擬子卡

● 存儲容量和速度均可擴展

● 機箱小巧便攜，可單機工作

產品框架

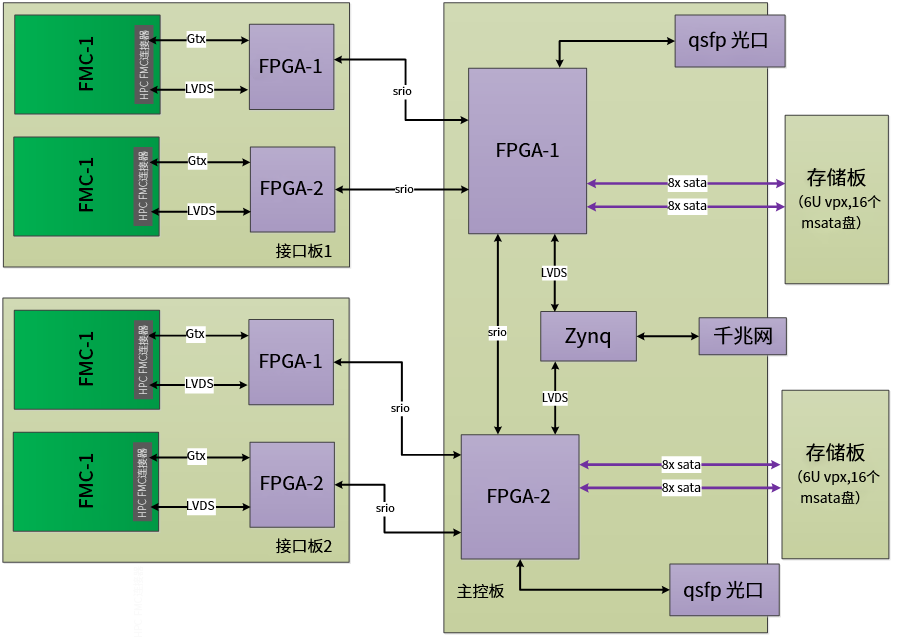

設備采用基于VPX架構的工控機箱，機箱符合19英寸標準機柜安裝要求，高度為3U，板卡為6U標準VPX結構，共計5塊板卡，其中存儲板2塊，接口板2塊，主控板1塊。機箱前側采用7英寸串口屏或安卓屏，顯示屏通過串口和背板互聯，背板將串口引到主控板ARM，由ARM和顯示屏進行數據交互。板卡以及電源模塊從機箱的后側插入，采用模塊化設計，一塊板卡即一個模塊，方便升級、維護。

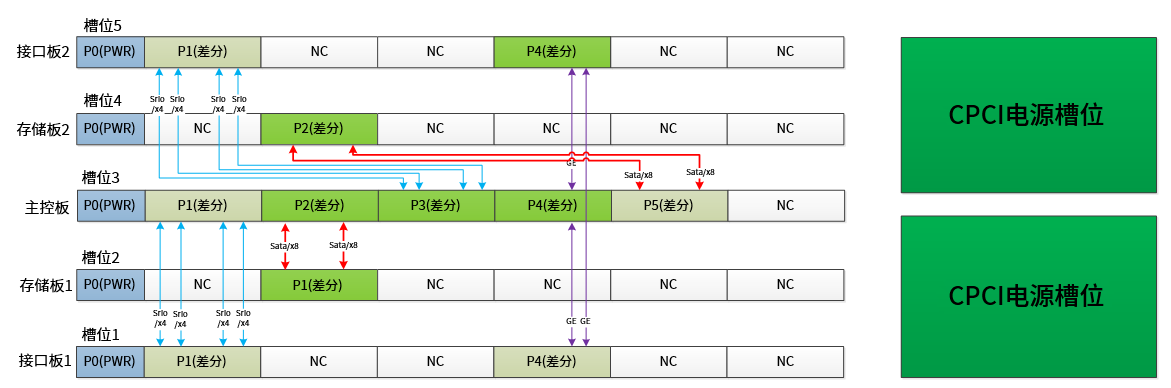

背板共支持5個槽位，左側由下至上分別為Slot1~Slot5，右側為兩個CPCI電源模塊。機箱支持標準6U VPX板卡，單槽寬度4HP，采用水平插卡方式，背板各槽的互聯關系如互聯關系圖所示：

產品參數

支持32TB存儲容量，寫速度不小于12GB/s，讀速度不小于15GB/s；

支持4個標準單寬FMC子卡，或2個標準雙寬FMC子卡；
